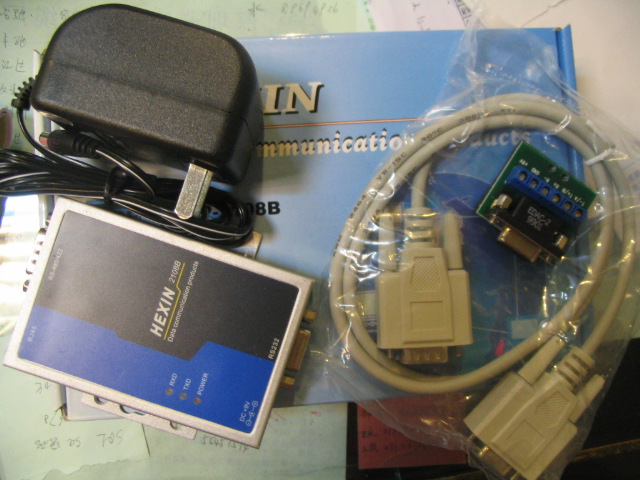

485通迅转换器

1、接口特性：接口兼容EIA/TIA的RS-232C,
  RS-485/RS-422标准：
2、电气接口：RS-232C接口DB9孔型连接口，
  RS-485/RS-422接口DB9母型连接口和RJ45
连接口配备有六位接线端子。
3、传输介质：双绞屏蔽线
4、工作方式：异步双工或异步半双工；
5、信号指示：三个信号指示灯TXD、RXD、POWER。
6、保护等级：1500W浪涌保护
7、传输速率：300~115.2KBPS；
8、传输距离：0~1.8KM
9、尺寸：93mm×23mm×62mm
10、使用环境：0℃—50℃相对温度为5%到95%；
11、可级联：32~128个设备。
三、引脚定义：
1.RS-232端引脚定义：

DB9Female（PIN） 1 2 3 4 5 6 7 8
RS-232（DCE） DCD TXD RXD DTR GNA DSR RTS CTS
